Vad är PV Ribbon och hur tillverkas det?

Vad är PV-band och hur tillverkas det?

PV bandär en avgörande ledare för strömöverföring inom solcellsmoduler av kristallint kisel. Den är vanligtvis gjord av ett kopparbasmaterial med hög ledningsförmåga som genomgår valsnings-, glödgnings- och förtenningsprocesser. Beroende på deras tillämpning kategoriseras PV-band främst i sammankopplingsband och samlingsskenor.

Sammankopplingsband förbinder intilliggande solceller och leder strömmen som genereras av cellerna till cellsträngen. Samlingsband, som vanligtvis är större i storlek, samlar upp ström från cellsträngarna och riktar den till modulens utgångsterminaler eller kopplingsdosa. Följaktligen påverkar bandets dimensionella noggrannhet, rakhet, beläggningslikformighet och mekaniska egenskaper direkt stabiliteten i lödprocessen och modulens långsiktiga tillförlitlighet.

Varför måste koppartråd rullas till platt band?

Traditionell rund koppartråd kan inte användas direkt i PV-moduler; det kräver plastisk deformation för att ändra dess tvärsnittsform, vilket förvandlar materialet från en rund profil till en platt remsa med ett exakt förhållande mellan bredd och tjocklek.

I bandtillverkning är kärnfunktionen i valsprocessen inte bara att "platta till koppartråden", utan att uppnå stabil bredd, tjocklek, kantkvalitet och planhet genom kontrollerad deformation. Variationer i bredd kan påverka lödningsinriktningen, ojämn tjocklek påverkar konsistensen av det elektriska motståndet och dålig rakhet kan leda till lindningsoregelbundenheter och instabil förtenning i efterföljande steg.

Därför kräver PV-bandrullningsprocessen samtidig kontroll över materialdeformation, spänningskoordination, dimensionsinspektion och ytkvalitet.

PV band tillverkningsprocess

En typiskProduktionslinje för PV-bandanvänder TU1 syrefri koppartråd som råvara. Genom processer som flerstegs tråddragning, precisionsvalsning, kontinuerlig glödgning, flussbehandling, förtennplätering och automatisk lindning, uppnår den kontinuerlig tillverkning av platta, förtennade ledande band av rund koppartråd.

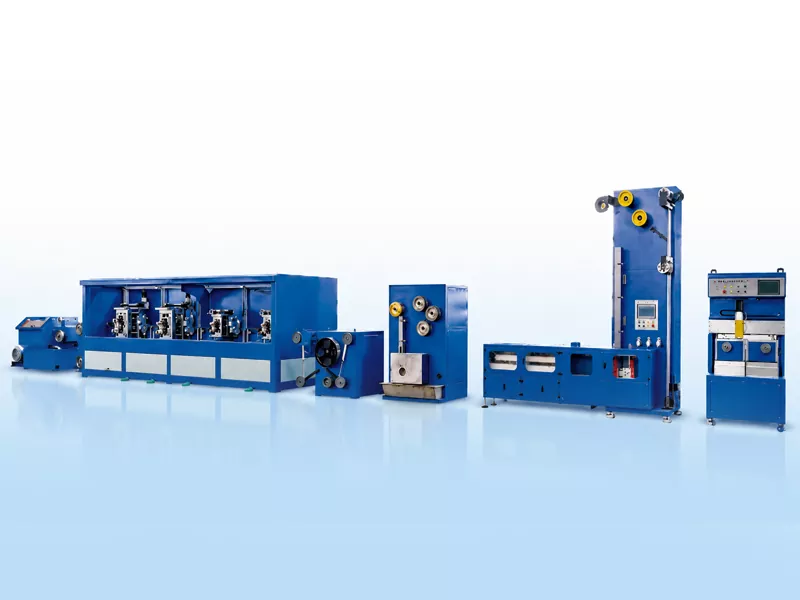

Från koppartråd till tillverkningsprocess för PV-band

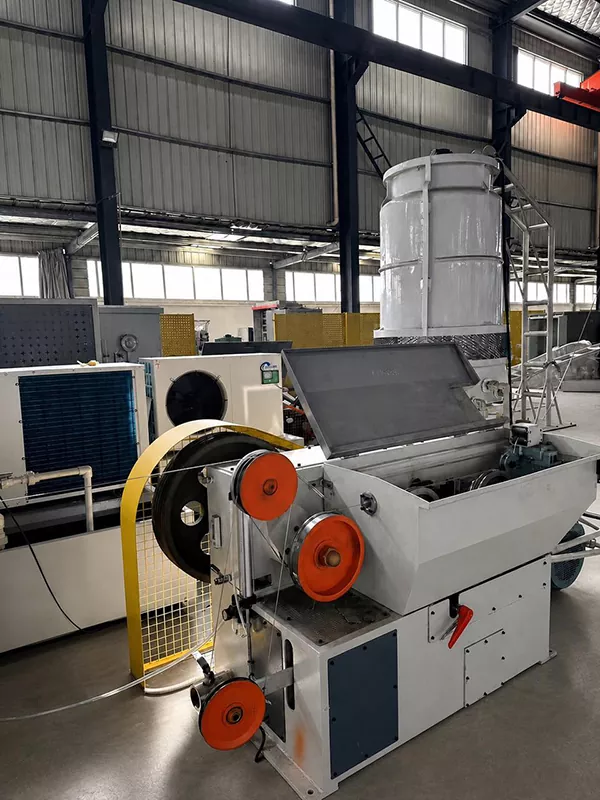

Ritmaskin

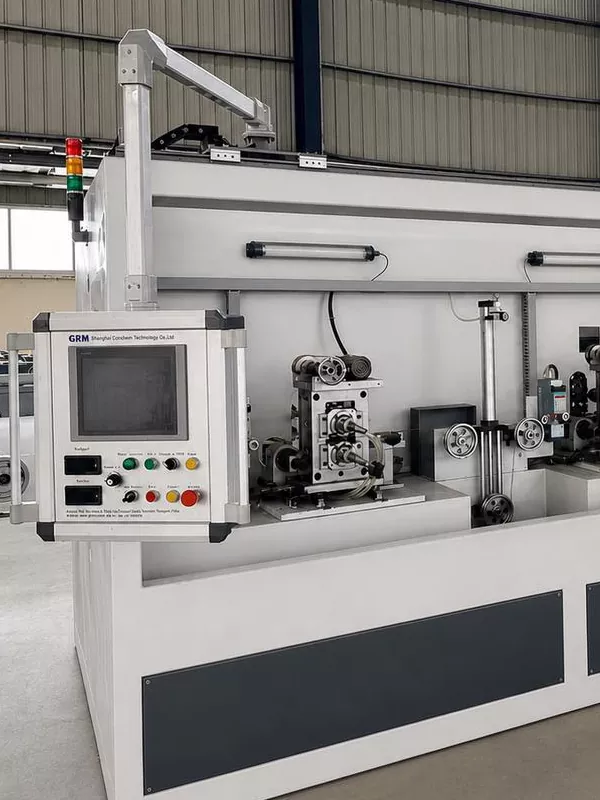

4 Rullstativ

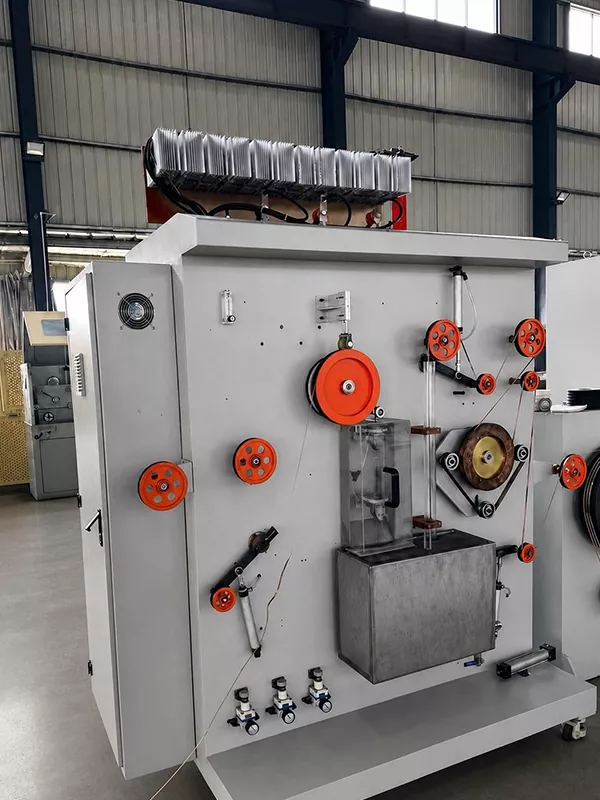

Glödgning

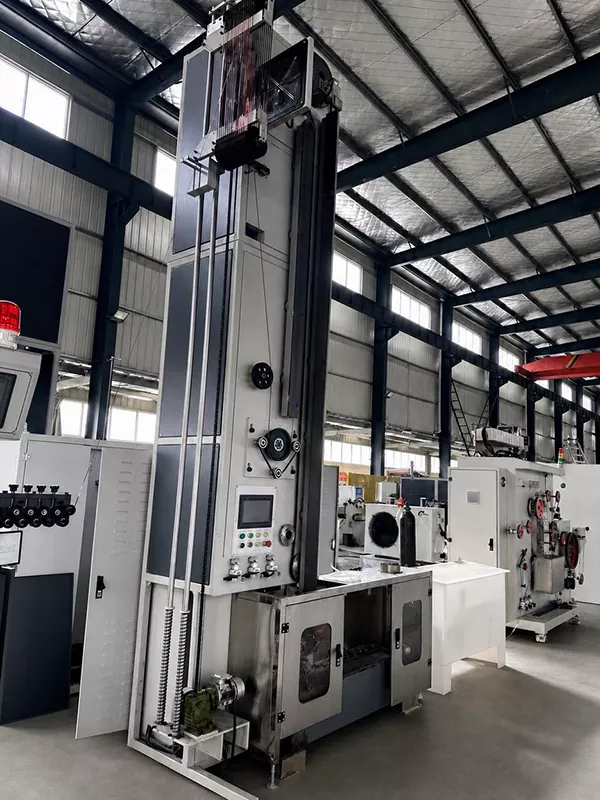

Tennbeläggning

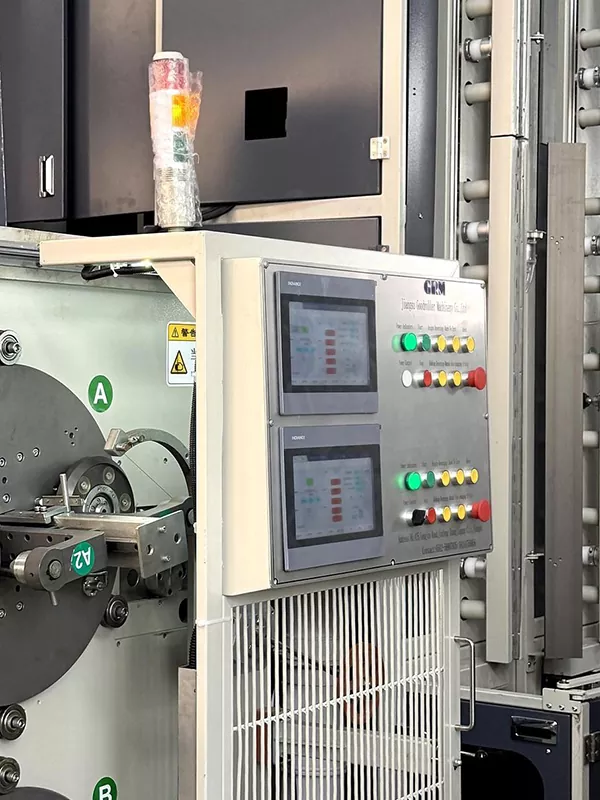

Automatisk Coil Change

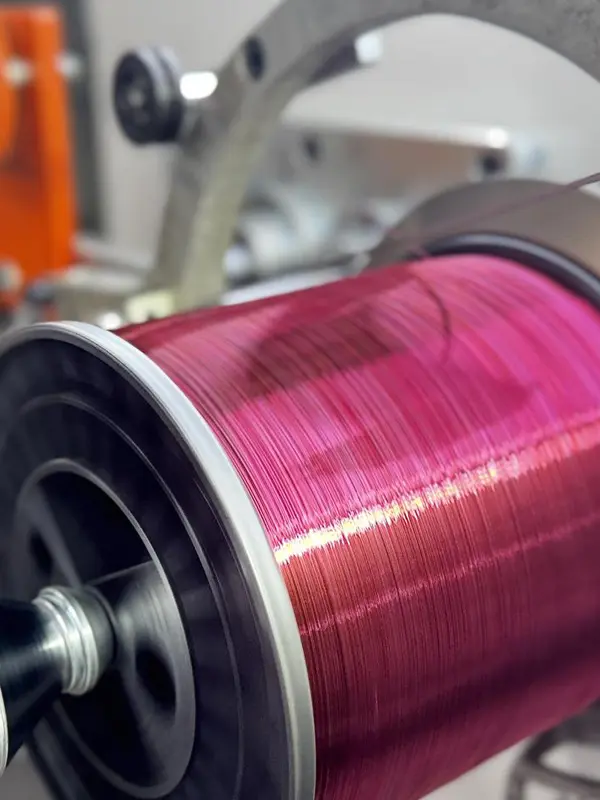

Precisionsupptagning

Rund koppartråd → Tråddragning → Precisionsvalsning → Glödgning → Fluxbehandling → Hot-dip tennplätering → Automatisk lindning

Viktiga tillverkningsutmaningar

1. Kontroll av bredd och tjocklek

Bandets bredd och tjocklek bestämmer lödningskontaktytan, elektrisk resistanskonsistens och stabiliteten hos modullayouten. För breda, tunna samlingsskenor förstärks även mindre fluktuationer under valsningen i de efterföljande förtennings- och lindningsstegen.

2. Skala planhet och rakhet

Bandets planhet och rakhet påverkar banan under plätering, spänningsstabilitet och lindningsprydlighet. Dålig rakhet gör att remsan vandrar, vilket leder till ojämn lindning eller stilleståndstid för justeringar i efterföljande processer.

3. Glödgning och mekaniska egenskaper

Valsade kopparremsor kräver glödgning för att justera deras mekaniska egenskaper. Otillräcklig glödgning resulterar i överdriven hårdhet, vilket hindrar efterföljande lödning och spänningsavlastning i modulen; omvänt kan överglödgning äventyra produktionsstabilitet och dimensionell konsistens.

4. Tennbeläggningslikformighet

Hot-dip tennplätering kräver fullständig täckning av bandets yta och kanter. En beläggning som är för tunn försämrar lödbarheten, medan en alltför tjock beläggning ökar materialåtgången och kan påverka dimensionens konsistens.

5. Lindningskonsistens

Automatisk lindning påverkar inte bara produktens utseende utan även dess efterföljande förpackning, transport och användning. Faktorer som spänningskontroll, servodrivna traversmekanismer och spolbytesmetoder bestämmer lindningens täthet och kantuppriktning.

Varför onlinemätning är viktig

Vid kontinuerlig produktion kan manuella stickprovskontroller inte ge snabb feedback på bredd- och tjockleksvariationer som uppstår under valsningsprocessen. Online lasermätning övervakar dimensionella avvikelser i realtid och matar data till operatörsgränssnittet, vilket gör det möjligt för operatörer att justera processparametrar omgående.

För tillverkare av PV-band ligger värdet av onlineinspektion inte bara i att upptäcka produkter som inte uppfyller kraven utan också i att minimera variationer från batch till batch och förbättra konsistensen genom kontinuerlig produktion.

Typiskt produktutbud

Vanliga färdiga dimensioner för PV-skenor sträcker sig från 3 till 8 mm i bredd och 0,2 till 0,4 mm i tjocklek. Specifika krav på dimensioner, toleranser, tennbeläggningstjocklek och mekaniska egenskaper bestäms av moduldesign, lödningsprocesser och kundproduktstandarder.

Slutsats

Tillverkning av PV-band är inte en process som involverar en enda utrustning; snarare är det en kontinuerlig, integrerad process som omfattar tråddragning, valsning, glödgning, plätering, inspektion och lindning. För tillverkning av högeffektiva solcellsmoduler är stabila banddimensioner, bra rakhet, en enhetlig tennbeläggning och kontrollerbara mekaniska egenskaper grundläggande för att säkerställa modullödningskvalitet och långsiktig tillförlitlighet.
