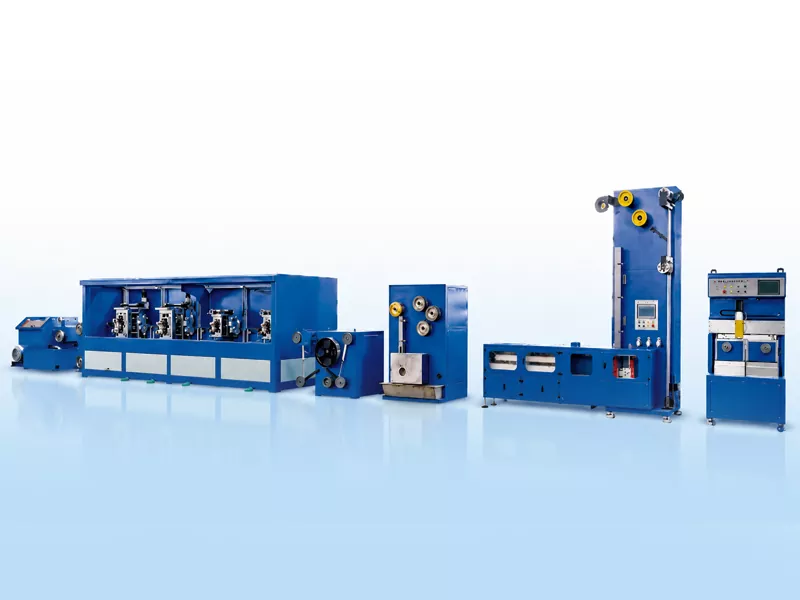

Produktionslinje för PV samlingsskena Ribbon

GRM PV samlingsskena Ribbon Production Line är designad för att kontinuerligt bearbeta TU1 syrefri koppartråd till högprecision tennbelagda platt ledande band. Linjen är lämplig för produktion av PV-sammankopplingsband, samlingsskenor och reflekterande samlingsband.
Den kompletta linjen integrerar tråddragning, precisionsvalsning, kontinuerlig glödgning, flussmedelsbehandling, varmdoppad tennbeläggning och automatisk upptagning. Det hjälper PV-bandtillverkare att kontrollera bredd och tjockleksnoggrannhet, plåtbeläggningskvalitet, remsans rakhet och lindningskonsistens.
Produktionslinjen för GRM-skenremsband är cirka 26 m lång och 3 m bred, med en total linjevikt på cirka 14 ton. Designhastigheten kan nå upp till 150 m/min, beroende på koppartrådsstorlek, färdiga banddimensioner, förtenningshastighet och upptagningsmetod. Under typiska produktionsförhållanden kan den månatliga produktionen nå cirka 60-80 ton.

Skicka förfrågan

Produktbeskrivning

Från koppartråd till färdigt samlingsband

Produktionslinjen för PV-busbar Ribbon använder huvudsakligen koppartråd som råmaterial. Tråden dras först till den diameter som krävs för rullning och formas sedan till ett platt band genom precisionsrullning med flera stativ. Efter valsning passerar kopparremsan genom kontinuerlig glödgning för att justera dess mekaniska egenskaper, följt av flussmedelsbehandling och varmdoppad tennbeläggning. Slutligen lindas det färdiga bandet av det automatiska upptagningssystemet på spolar eller pannkaksrullar.

Ritmaskin

Koppartråden dras genom stansar till en diameter på 2,6-3,0 mm, klar för rullning.

4 Rullstativ

Den runda koppartråden rullas till ett platt band, med kontrollerad bredd och tjockleksnoggrannhet.

Glödgning

Kortslutningsglödgning används med inertgasskydd och cirkulerande vattenkylning för att förbättra kopparbandets mekaniska egenskaper.

Tennbeläggning

Hot-dip tennbeläggning används. Luftknivar kontrollerar plåtskiktets tjocklek, och kylfläktar hjälper till att stabilisera ytkvaliteten. Enkelsidig tennbeläggningstjocklek: 0,01-0,025 mm.

Automatisk Coil Change

Tillvalsfunktioner inkluderar servotraversering, automatiskt spolbyte, automatisk skärning och automatisk tejpning.

Precisionsupptagning

Spolelindning: upp till 30 kg.

Pannkaksspirallindning: valfritt 1-2 kg.

FoU och patent

Sedan 2015 har GRM fortsatt att utveckla tillverkningsutrustning för PV-sammankopplingsband och samlingsskenor. Företaget har erhållit flera tekniska patent relaterade till precisionsvalsning, produktionslinjeintegrering och tillverkningsprocesser för PV-band.

GRM-patenterad teknik för tillverkning av PV-bandsutrustning

Nyckelfunktioner

Kontinuerlig produktion från inmatning av koppartråd till färdig tennbelagd samlingsskenas bandutgång.
Förbättrad dimensionell konsistens, beläggningslikformighet och lindningskvalitet.
Spänningskoordinering och automatisk upptagning hjälper till att minska produktionsavbrott och manuella ingrepp.
Stöder produktion av både standard skenband och reflekterande skenband för olika PV-modulmaterialkrav.
Ger PV-bandtillverkare en integrerad produktionslösning fokuserad på processkontroll, produktkonsistens och produktionseffektivitet.

Vanliga frågor

1.Vad är storleksintervallet för den färdiga produkten?

Färdig bredd: 3-8 mm.

Färdig tjocklek: 0,2-0,4 mm.

2.Vilka är toleransintervallen och de mekaniska egenskaperna?

Breddtolerans: ±0,085 mm.

Tjocklekstolerans: ±0,01 mm.

Draghållfasthet: ≥260 MPa.

Sträckgräns: 90-130 MPa.

3.Vilken tennbeläggningsmetod används?

Linjen använder hot-dip tennbeläggning, med full täckning runt bandet, inklusive båda sidokanter.

4.Hur mäts produktens bredd och tjocklek?

Det fjärde stativet i valsverket med fyra stativ är utrustat med två lasermätningssystem, ett för breddmätning och ett för tjockleksmätning. Mätdata kan visas på HMI.

5.Vilka material kan bearbetas?

Produktionslinjen för PV samlingsskenband är huvudsakligen designad för TU1 syrefri koppartråd. Anpassade konfigurationer kan tillhandahållas enligt olika kopparlegeringar, produktdimensioner och speciella bandkrav.
