Fotovoltaisk svetsremsa valsverk

Det kinesiska fotovoltaiska valsverket för svetsband tillverkat av GRM Rolling Mill Factory är en speciell platt trådprodukt som används för att ansluta solceller i solcellsmoduler. Den består av kopparsubstrat och ytbeläggning. Kopparsubstrat är vanligtvis syrefri koppar med hög renhet eller T2 röd koppar, med kopparhalt ≥ 99,99 % och konduktivitet ≥ 98 %. Den har god ledningsförmåga och viss styrka, vilket kan säkerställa effektiv strömöverföring.

Skicka förfrågan

Produktbeskrivning

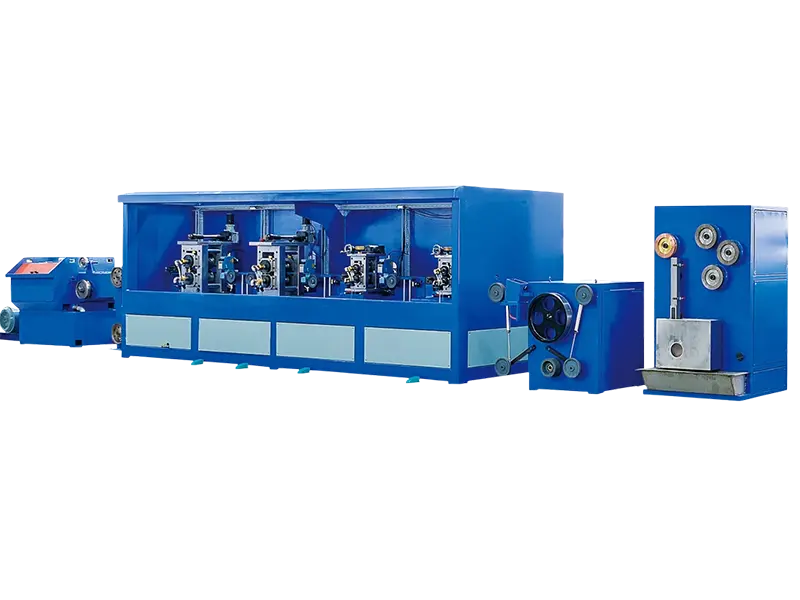

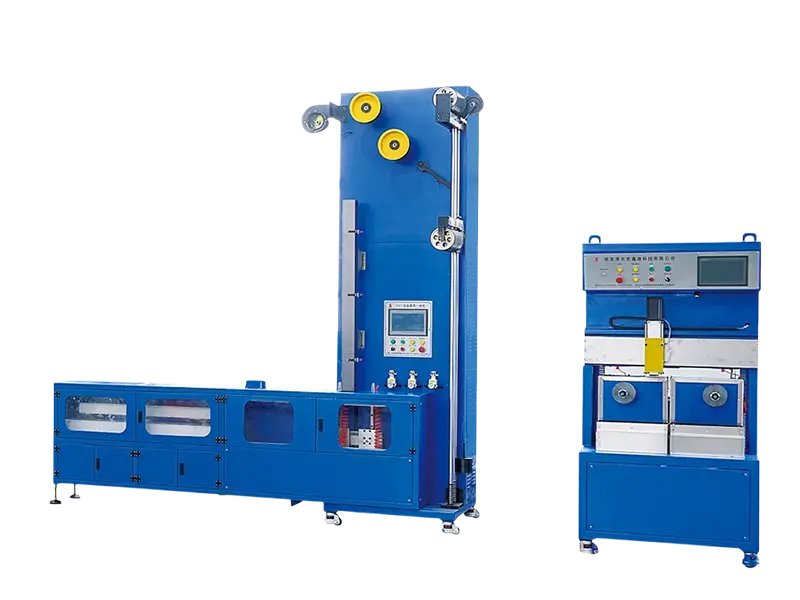

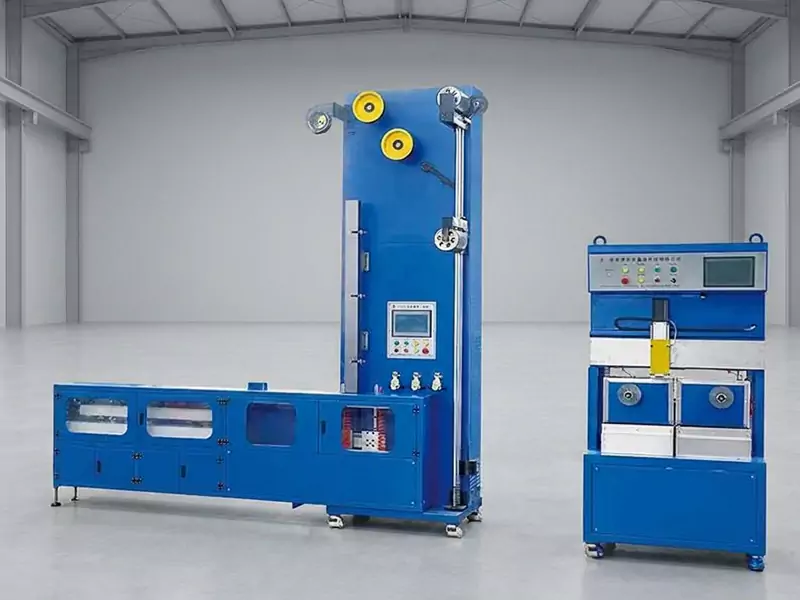

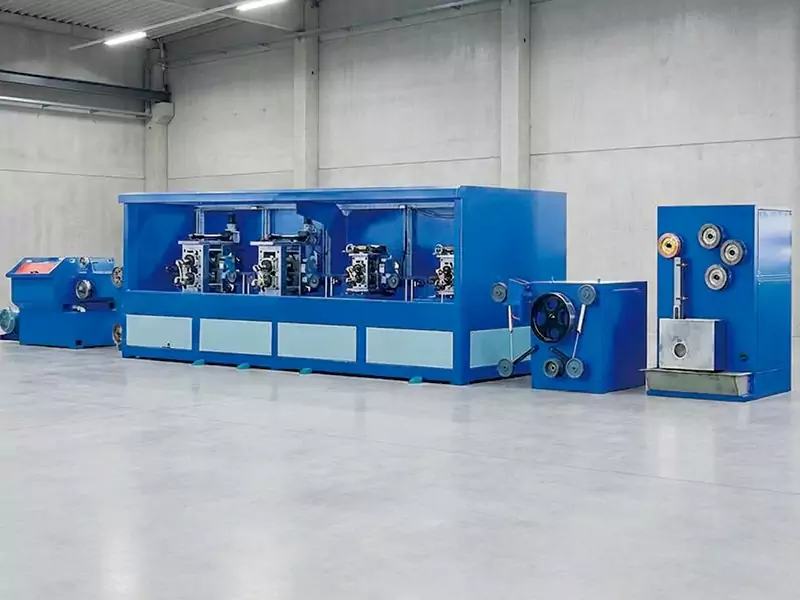

Den hållbara fotovoltaiska svetsremsvalsverket från GRM Rolling Mill-leverantörens integrerade maskin som utvecklats oberoende av vårt företag är en avancerad intelligent utrustning speciellt designad för solcellsindustrin. Den integrerar centrala funktionella moduler såsom helautomatiskt trådläggningssystem, flerpassagers precisionsrullning, intelligent spänningskontroll, kontinuerlig glödgning och dubbelstationslindning.

Som den branschledande höghastighets-, högprecisionsintegrerade samlingsskena-maskinen, kan denna utrustning realisera helprocessintegrerad produktion från ¢3 mm kopparråmaterial till färdiga produkter (bredd 3~8 mm, tjocklek 0,2~0,45 mm), med en maximal arbetshastighet på 250m/min, vilket perfekt matchar de stränga kraven för storskaliga och verkningsfulla fotomoduler för högeffektiva fotomoduler och högeffektiva moduler. hög stabilitet.

Typiskt processflöde

1. Rullningsprocess för platt tråd (gäller för fotovoltaisk svetsband-konvext band integrerad maskin)

Lönande tråd - tråddragning i flera lägen - precisionskalandrering - onlinedetektering och kontroll - ritning i ett läge - CNC-strippning - höghastighetsförtenning - kontinuerlig glödgning (kväveskydd) - lindning med konstant spänning

Tekniska parametrar

PV Ribbon produkter	Parameter	Industri Standard	Annat företag	GRM
Standard Interconnect PV Band	Beläggningens tjocklek	±5 μm	25±5μm	25±3μm
	Färdig produkt tjocklek	20,01 mm	20,015 mm	20,01 mm
	Färdig produkt bredd	±0,05 mm	±0,05 mm	±0,05 mm
	Draghållfasthet	≥110Mpa	≥150Mpa	≥170Mpa
	Förlängning	≥15 %	≥25 %	≥25 %
	Sträckstyrka	≤70Mpa	≤70Mpa	62,68Mpa
	Sickelböj	≤5 mm/m	≤4mm/m	≤4mm/m
	Resistivitet	0,30Ω* mm/m 0,30Ω*	0,02-0,023 Ωmm/m 0,02-0,023Ω	0,0230 Ωmm/m 0,0230Ω
	Åldringsmotstånd	-	-	DH2000

Tekniska fördelar

Hög precision: ±0,01 mm tjocklekstolerans, anpassning till de strikta standarderna för fotovoltaiska svetsband

Hög effektivitet: 250 m/min höghastighetsvalsning, högkvalitativ fotovoltaisk svetsremsvalsverk tillhandahålls

Multimaterialanpassning: kompatibel med koppar, aluminiumlegering etc., stark skalbarhet

Ytjämnhet Ra≤0,2μm (minska risken för batterisprickor)

Typiska applikationer:

Fotovoltaiskt fält: massproduktion av fotovoltaiska svetsband och samlingsskenor för att hjälpa komponenter att leda elektricitet effektivt.

Anpassad bearbetning av specialformade samlingsskenor (triangulärt/trapetsformigt tvärsnitt)

Elektronisk industri: Plattrådsbearbetning med hög precision, lämplig för transformatorer, induktorer och andra komponenter

Anpassad design och kundservice

Anpassad service: parametrar som antal pass, formmaterial och ritningshastighet kan justeras efter kundernas specifika behov.

Utrustningsuppgradering: stödja tillägg av passmoduler i ett senare skede för att möta behoven av kapacitetsutvidgning eller processuppgradering.

Underhållskostnad: Ju fler pass, desto högre blir mögel- och underhållskostnaderna, men effektiviteten för enstaka bearbetning förbättras avsevärt. Det rekommenderas att göra ett rimligt val baserat på produktionsskalan.

Välkommen att kontakta oss och få veta mer information om fotovoltaisk svetsbandsvalsverk!
