Rektangulär tråd mikrorullande enhet

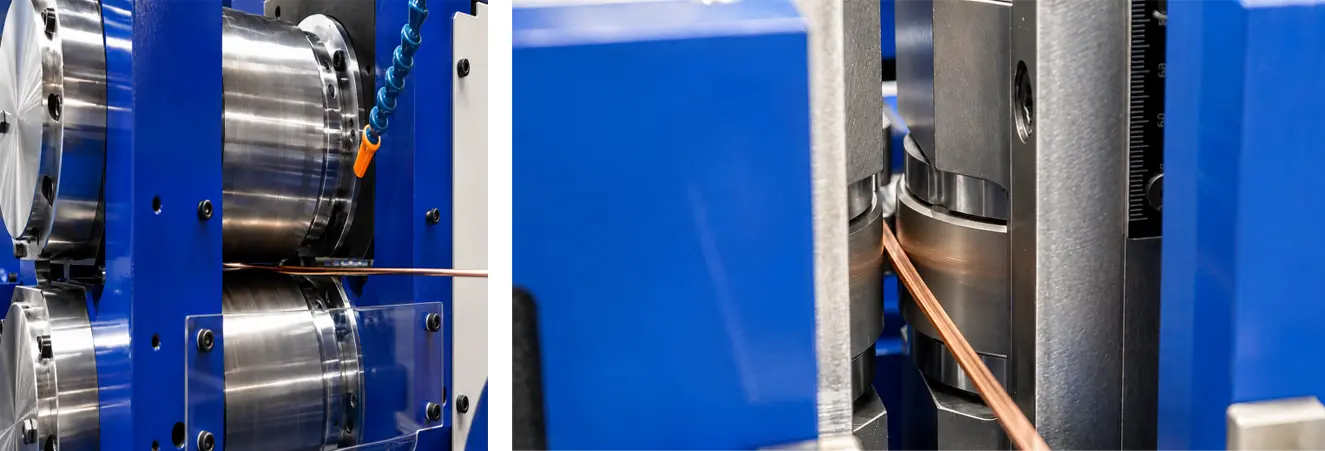

GRM Micro Rolling Unit för rektangulär tråd är designad för precisionsvalsning av fin rund metalltråd till rektangulär tråd med hög noggrannhet genom kontinuerlig kallvalsning med flera passager.
Systemet är utvecklat för att producera fin rektangulär tråd för miniatyrspolar, precisionslindningsledare, medicinska styrtrådskomponenter, sensorledande element och andra mikroprofilerade metalldelar som kräver stabila dimensioner och rent yttillstånd.
Som en specialiserad tillverkare av precisionsvalsutrustning tillhandahåller GRM skräddarsydda mikrovalslösningar för koppartråd, legerat tråd och andra fina metalliska material enligt olika produktionskrav.

Skicka förfrågan

Produktbeskrivning

GRM Micro Rolling Unit är designad för kontinuerlig omvandling av fin rund tråd tillprecision rektangulär trådmed smalt tjockleksområde och högt förhållande mellan bredd och tjocklek.

Produktionsprocessen integrerar aktiv pay-off, multi-pass rullningsdeformation, spänningssynkronisering, inline dimensionell inspektion, valfritt rengöringssystem och precisionsspollindning i en kontinuerlig produktionssekvens.

Jämfört med konventionell stor valsutrustning är mikrovalssystemet speciellt utvecklat för små ledare där dimensionell repeterbarhet, reduktionsstabilitet och ytkvalitet direkt påverkar nedströms formnings-, lindnings- och monteringsprocesser.

Produktionsförmåga

Utrustningen är lämplig för tillverkning av ultrafina rektangulära trådar och mikroplatta ledare med strikt toleranskontroll för högvärdiga precisionsapplikationer.

Tekniska parametrar

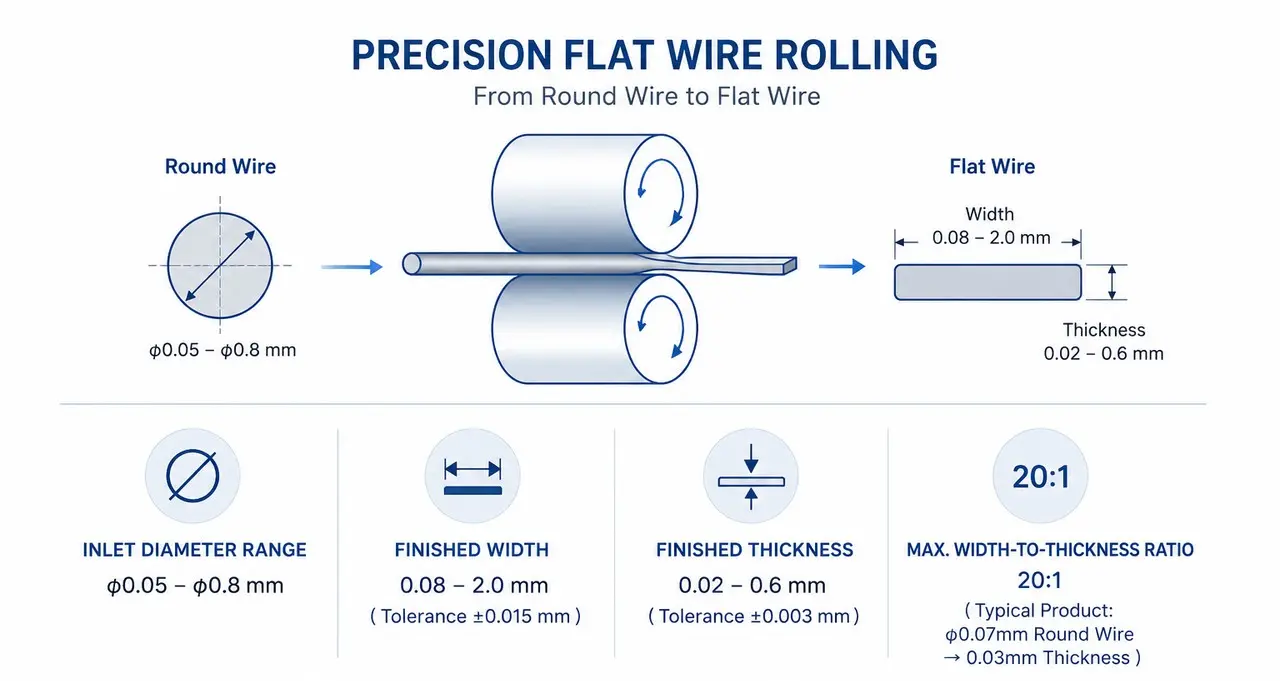

Teknisk artikel	Specifikation / tillgängliga data
Ingående tråddiameter	0,05-0,8 mm
Färdig bredd	0,08-2,0 mm
Färdig tjocklek	0,02-0,6 mm
Maximalt bredd/tjockleksförhållande	20:1.
Mekanisk design maximal hastighet	200 m/min.
Kylning & smörjning	Spraykylning med filtreringscirkulationssystem
Styrsystem	HMI-driftgränssnitt med produktionsövervakning i realtid
Maskinkonfiguration	Anpassad efter projektkrav

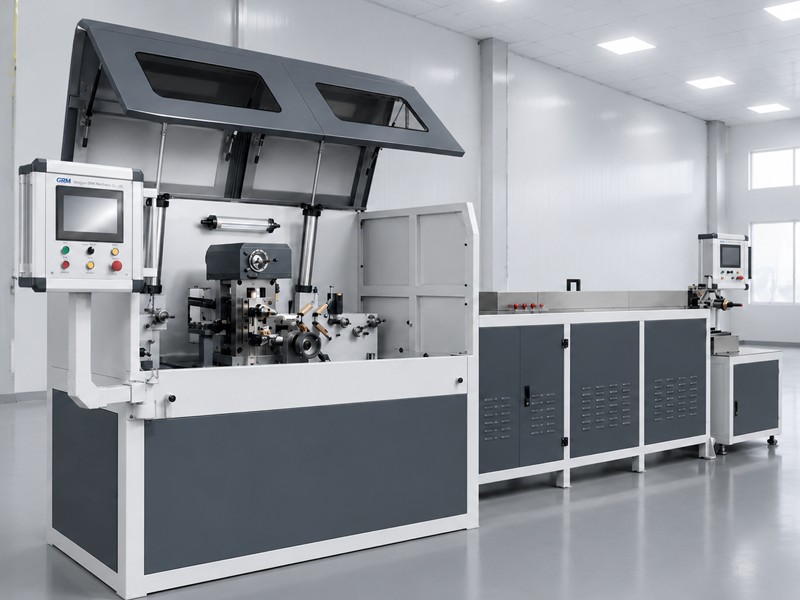

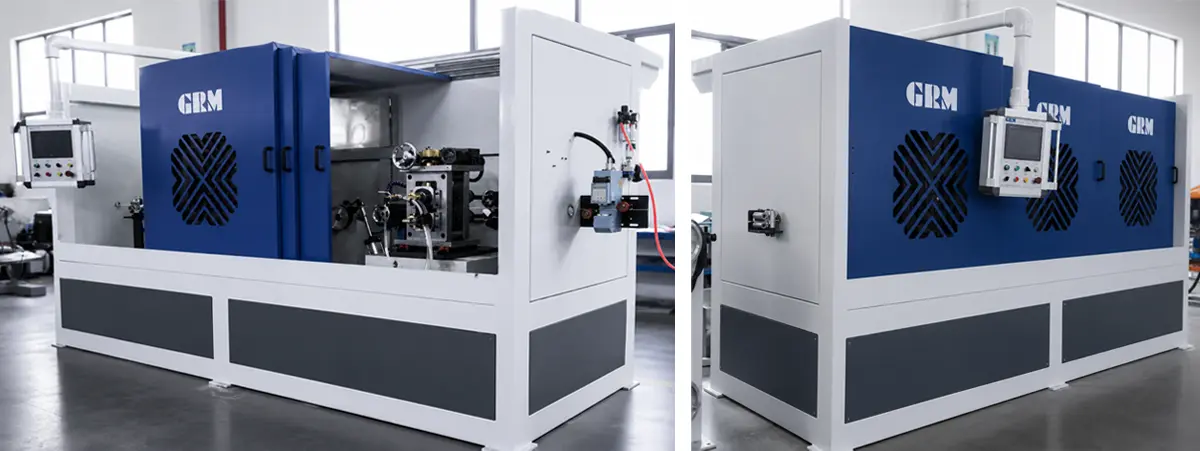

Standard produktionsflöde

Aktiv utdelning
GRM160 valsverk
Dansare efter valsverket
Inline inspektion
GRM90 valsverk
Inline rengöring + torkning (valfritt)
Spooler

Intelligent kontrollsystem

Centraliserat HMI-operativsystem för komplett linjestyrning
Realtidsövervakning av rullhastighet, spänning och produktionsstatus
Snabb justering åtkomst för rullande parameterkorrigering
Visuell visning av komplett produktionsprocess

Ansökningar

Den rektangulära mikrorullningsenheten för tråd används ofta i industrier som kräver fina rektangulära ledare med hög precision.

Medicinsk guidewire platt tråd

Miniatyrtransformatorlindningsledare

Precisionsledande fjäderkomponenter

Sensor ledande element

Högvärdig tillverkning av legeringsledare

Vanliga frågor för inköps- och teknikteam

Fråga	Svar
Vilket material kan maskinen bearbeta?	Den medföljande källan nämner specifikt runddragen koppartråd. Andra material bör ses över efter kvalitet, hårdhet och reduktionsschema.
Kan linjen anpassas?	Ja. GRM kan anpassa linjelayout, inspektionspunkter, upptagningsspecifikationer och hjälpsystem efter att ha mottagit målproduktsortimentet.
Vilken information krävs för offert?	Material, inmatad tråddiameter, färdig bredd/tjocklek, tolerans, produktionshastighet, spoltyp, tillgänglig golvyta och erforderliga standarder.
Inkluderar linjen inline rengöring?	Ja, den beskrivna processen inkluderar inline rengöring, torkning och sprayvätskefiltrering.
Kan GRM tillhandahålla en nyckelfärdig lösning?	Ja. GRM kan tillhandahålla en skräddarsydd produktionslinje, tekniskt förslag, leverans, installationsvägledning, driftsättning och utbildningsstöd.
Vilka parametrar behöver fortfarande bekräftas?	Rullkraft, installerad effekt, ledningsdimensioner, utrustningsvikt, slutlig standardversion, leveranstid och godkännandeförfarande.
