Integrerad drag- och rulllinje för precisionskopparplattråd

GRM:s integrerade ritnings- och rullningslinje för precisionskopparplattråd är en anpassad produktionslösning för platt koppartråd som integrerar tråddragning, precisionsvalsning, onlinemätning och automatisk upptagning i en kontinuerlig process. Designad för transformatorledare, CTC-ledartillverkning, emaljerad rektangulär tråd och produktion av platttråd för elmotorer, uppnår linjen hastigheter upp till 400 m/min. Detta integrerade system förbättrar effektiviteten och minskar materialhanteringen.

Skicka förfrågan

Produktbeskrivning

GRM integrerad drag- och rullningslinje kombinerar tråddragning, precisionsvalsning, onlinemätning och automatisk upptagning i en kontinuerlig produktionsprocess. Systemet är designat för tillverkning av platt koppartråd med hög precision som används i magnettråd, transformatorledare, CTC-ledare och EV-motorapplikationer.

GRM integrerad produktionslinje för platt tråd är designad för kontinuerligbearbetning av koppartråd till platta precisionsledaremed strikt dimensionell tolerans och utmärkt ytkvalitet.

Genom att integrera ritnings- och valsprocesser i ett produktionssystem, förbättrar linjen avsevärt produktionseffektiviteten samtidigt som den minskar manuell hantering och bibehåller stabil produktkonsistens under långa produktionscykler.

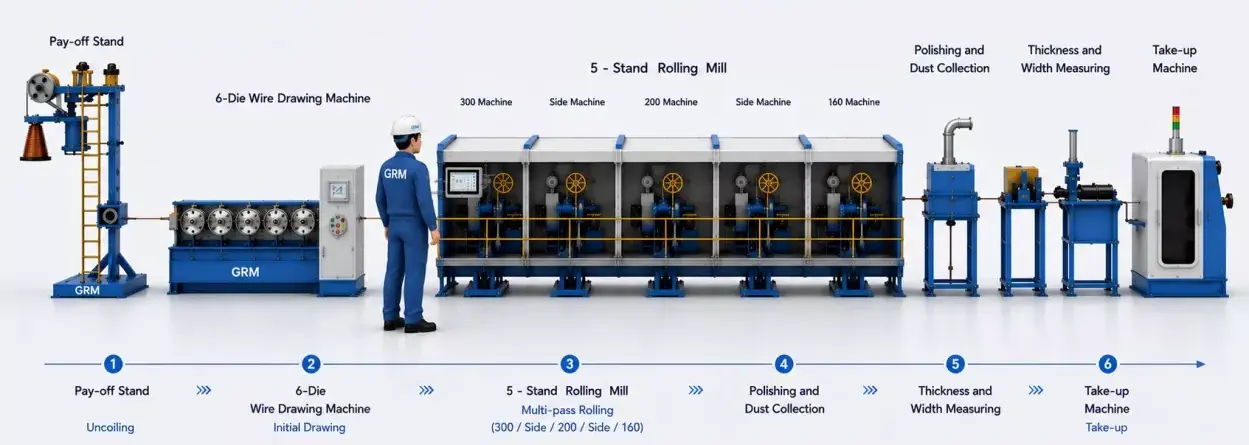

production line

Flexibel och effektiv design

Vertikalt spolutbetalningsställ: 1 set

DLF6D/500 Six Dies Drawing Machine: 1 set

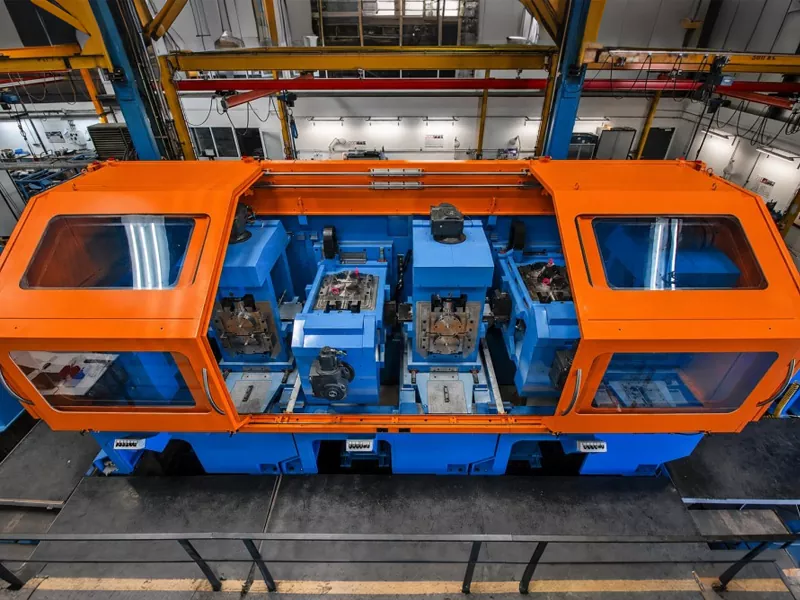

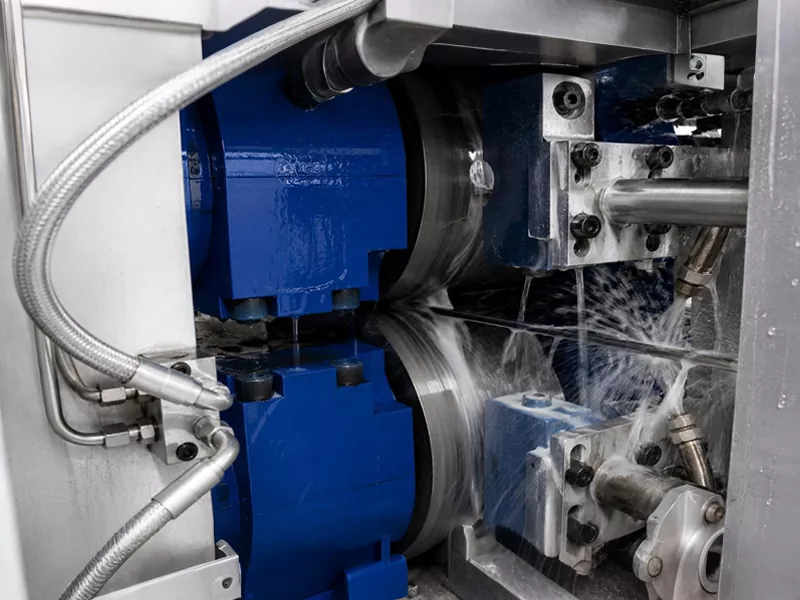

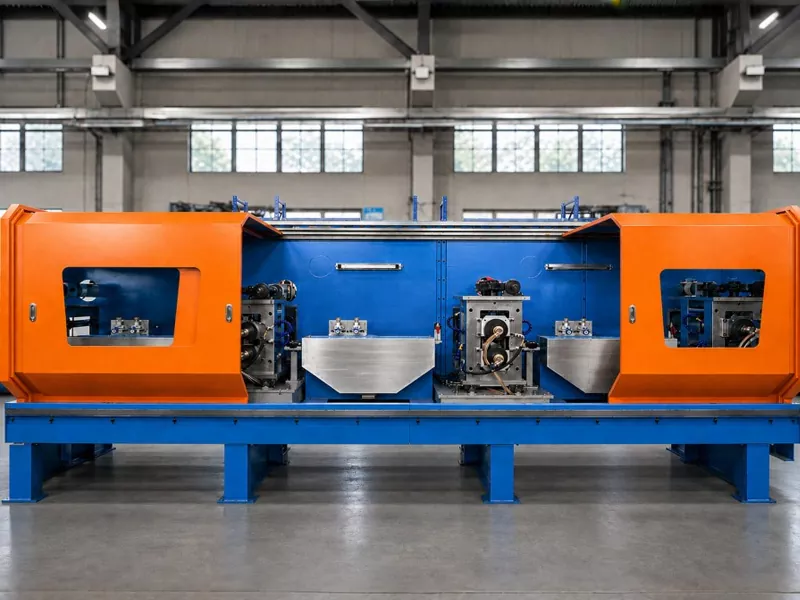

Två rullar precisionsvalsverk: 3 set

Sidovalsverk: 2 set

Enhet för polering och dammuppsamling online: 1 set

Online tjockleks- och breddmätningsenhet: 1 set

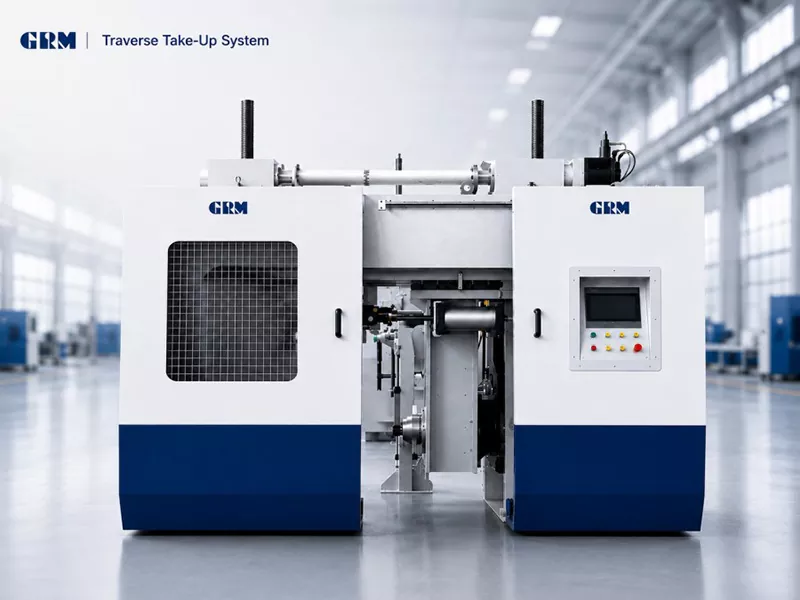

Tvärgående upptagningsmaskin: 1 set

Komplett linje för tillverkning av koppartråd

Den integrerade ritnings- och rullningslinjen för precisionskopparplattråd är designad för att kräva högdimensionell precision i produktion av elektriska ledare. Med en maxhastighet på 400 m/min är den väl lämpad för storskalig kontinuerlig tillverkning av platt koppartråd.

Jämfört med konventionella fristående valsningsprocesser eliminerar den integrerade linjen mellanliggande materialhantering och säkerställer överlägsen dimensionell konsistens genom hela produktionskörningen.

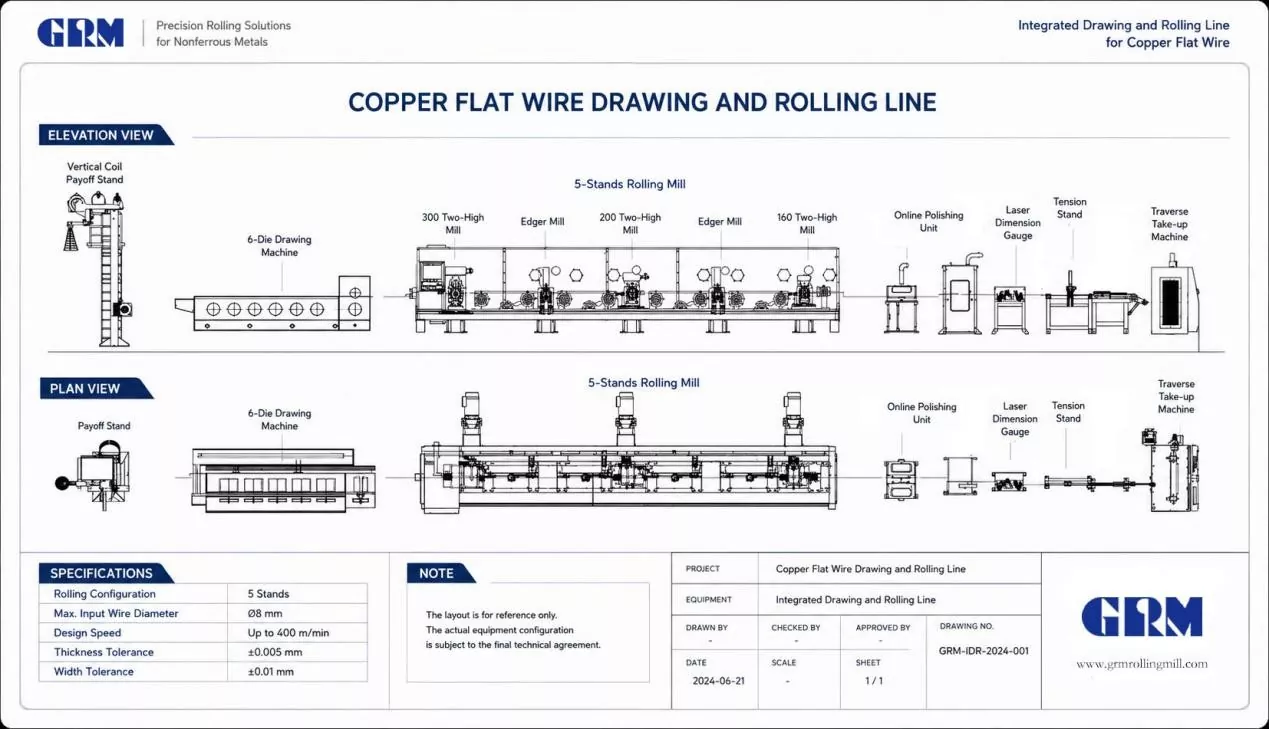

line process

* Produktionslinjeprocessen kan anpassas efter kundens produktdimensioner

TEKNISKA SPECIFIKATIONER

Konfiguration 5-stativ Valsverk		GRM
Första tvåhög kvarn	Ø mm	300
First Edger mil	Ø mm	155
Andra Tvåhög kvarn	Ø mm	200
Second Edger mil	Ø mm	155
Tredje Tvåhög kvarn	Ø mm	160
Designhastighet	m/min	400
Maximal Intel Wire	Ø mm	8
Färdiga toleranser	mm	tjocklek:±0,005 bredd:±0,01
Typiskt färdigt plantrådsstorleksområde	mm	tjocklek: 2,0-12 bredd:0,5-4,0

Typiska applikationer

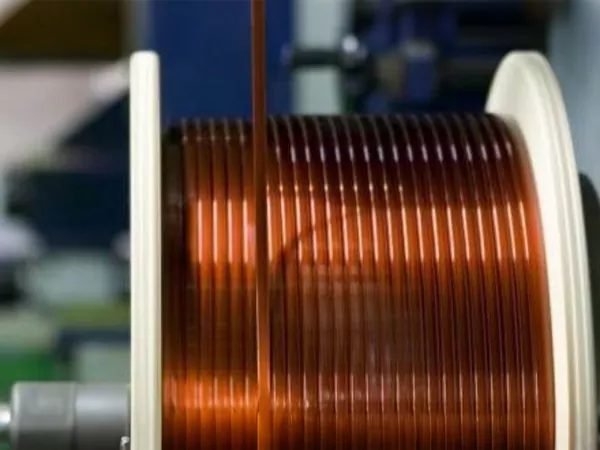

Emaljerad rektangulär magnettråd

CTC Continuously Transponed Conductor

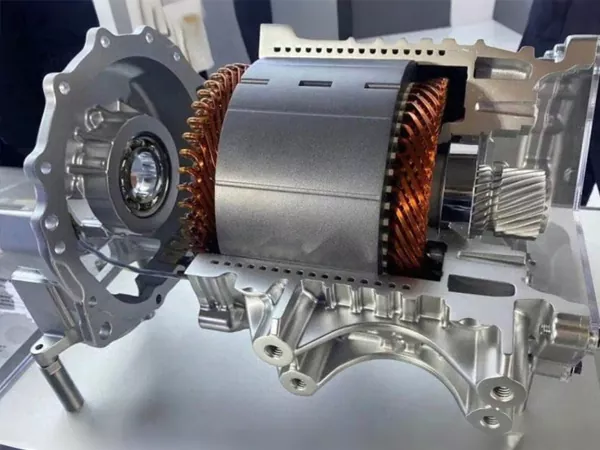

EV Motor hårnålsledare

EV Motor Flat Wire Produktion

FAQ

1. Kan denna produktionslinje tillverka platt koppartråd för transformatorapplikationer?

Ja, linjen är designad för att producera platt koppartråd med hög precision för transformatorledare, magnettråd och andra elektriska applikationer.

2. Kan den integrerade ritnings- och rullningslinjen för precisionskopparplattråd anpassas?

Ja, GRM tillhandahåller anpassade produktionslinjelösningar baserat på ditt insatsmaterial, färdiga tråddimensioner och produktionskrav.

3. Vilken noggrannhet kan precisionsvalsprocessen uppnå?

Systemet kan uppnå tjocklekstolerans upp till ±0,005 mm och breddtolerans upp till ±0,01 mm för precisionstillverkning av platttråd av koppar.

4. Varför välja en integrerad drag- och rulllinje istället för separata maskiner?

Den integrerade produktionslinjen för platt koppartråd förbättrar effektiviteten, minskar materialhanteringen och säkerställer mer stabil produktkonsistens.
