Hur drar MBB rundtrådsproduktion nytta av Solar PV Ribbon Machine?

Inuti en modern solcellstillverkningsanläggning dras, glödgas och beläggs en tunn koppartråd, knappt tjockare än ett människohår, och beläggs med ett exakt lager av lod. Detta är MBB (Multi-Busbar) rund tråd, den kritiska sammankopplingen som kommer att leda ström från tusentals individuella solcellsceller till kanten av solpanelen. Tillverkningen av denna tråd är ett under av precisionsteknik, där toleranser mäts i mikron och konsistens är icke förhandlingsbar. Alla avvikelser i diameter, beläggningstjocklek eller mekaniska egenskaper kan minska effektiviteten hos hela solpanelen. Detta är den krävande världen av fotovoltaisk sammankopplingstillverkning, och det är här som Solar PV Ribbon Machine bevisar sitt väsentliga värde.

DeSolar PV bandmaskinär en specialiserad del av produktionsutrustning som integrerar flera processer i en enda, kontinuerlig linje. Den drar tråden, kontrollerar dess draghållfasthet genom glödgning och applicerar en enhetlig lödbeläggning. Introduktionen av en Solar PV Ribbon Machine i en MBB rund tråd produktionslinje är inte bara en stegvis förbättring; det är en förvandling. Maskinens precisionskontroller minskar diametervariation, dess avancerade glödgningssystem säkerställer konsekventa mekaniska egenskaper, och dess beläggningsteknik ger jämn lödtjocklek över hela trådens längd. Dessa förbättringar leder direkt till MBB-rundtråd av högre kvalitet, vilket i sin tur leder till effektivare solpaneler och lägre produktionskostnader. Den här artikeln kommer att utforska de specifika sätten på vilka en Solar PV Ribbon Machine gynnar MBB rundtrådsproduktion, undersöker de tekniska principer, processinnovationer och verkliga resultat som gör den till ett oumbärligt verktyg för solenergiindustrin.

Innehållsförteckning

• 1. Vad är MBB-rundtråd och varför spelar det någon roll i solpaneler?
• 2. Vad är en Solar PV Ribbon Machine och hur fungerar den?
• 3. Hur förbättrar precisionsdragningskontrollen tråddiameterkonsistensen?
• 4. Hur säkerställer glödgningsprocessen konsekventa mekaniska egenskaper?
• 5. Hur minskar beläggningslikformigheten defekter och förbättrar cellanslutningen?
• 6. Vilka är de verkliga produktionsfördelarna med att använda en Solar PV Ribbon Machine?
• 7. Vanliga frågor (FAQ)
• 8. Slutsats

1. Vad är MBB-rundtråd och varför spelar det någon roll i solpaneler?

För att förstå fördelarna med Solar PV Ribbon Machine måste vi först förstå produkten den producerar: MBB rund tråd. MBB, eller Multi-Busbar, hänvisar till en cellarkitektur där flera tunna ledningar används för att samla ström från solcellen, i motsats till den traditionella designen med att använda 3 eller 4 tjockare, platta band. Denna arkitektur är ett betydande framsteg inom solcellsteknik. Genom att öka antalet samlingsskenor förkortas strömuppsamlingsvägen, vilket minskar serieresistansen och förbättrar den totala celleffektiviteten. Själva ledningarna måste vara extremt fina - vanligtvis mellan 0,25 mm och 0,4 mm i diameter - och är belagda med en lödlegering för att underlätta anslutningen till cellen.

Övergången till MBB rund tråd har drivits av den obevekliga strävan efter högre solcellseffektivitet. Den minskade skuggningen från de tunnare, runda trådarna ökar cellens ljussamlande yta. Den kortare strömvägen minskar resistiva förluster, och den finare stigningen möjliggör mer exakt kontroll av cellens elektriska uteffekt. Dessa fördelar ökar kollektivt effektiviteten hos solpanelen med 1-2 %, vilket är en betydande vinst på den konkurrensutsatta solcellsmarknaden. Produktionen av MBB rundtråd är dock betydligt mer utmanande än traditionellt band. Den mindre diametern och behovet av ultraexakt diameter och beläggningstjocklek kräver en ny nivå av tillverkningskapacitet.

Kvaliteten på MBB rundtråd har en direkt inverkan på solpanelens prestanda och tillförlitlighet. En tråd med inkonsekvent diameter kommer att ha variabelt motstånd, vilket leder till hot spots och strömförlust. En tråd med ojämn lödbeläggning kommer att skapa svaga lödfogar, vilket minskar panelens mekaniska styrka och tillförlitlighet. En tråd med fel draghållfasthet kan gå sönder under hanteringen. Det är därför tillverkningen av MBB rundtråd är en process med hög insats som kräver den mest avancerade utrustningen. PåJiangsu Goodroller Machinery Co., Ltd., har vi utvecklat en Solar PV Ribbon Machine som uppfyller dessa krävande krav, vilket säkerställer att varje meter MBB rund tråd som produceras är av högsta kvalitet.

2. Vad är en Solar PV Ribbon Machine och hur fungerar den?

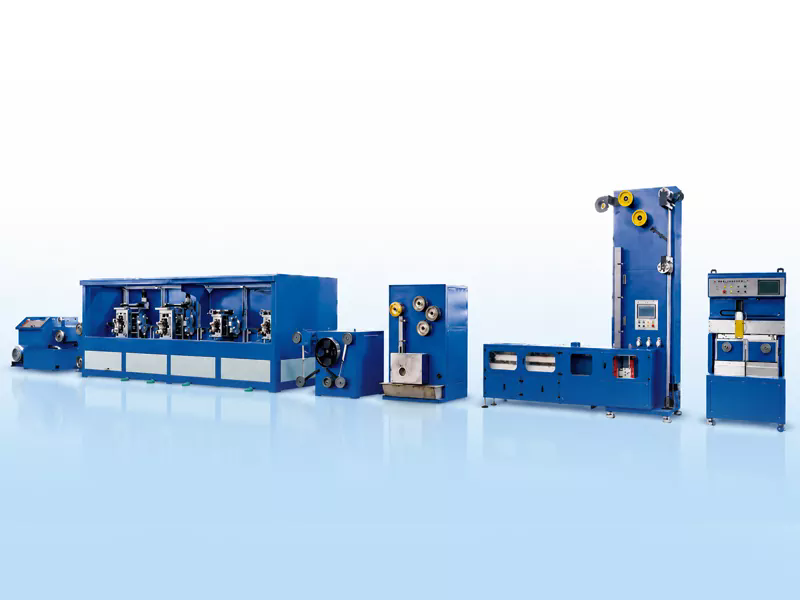

En Solar PV Ribbon Machine är en specialiserad produktionslinje utformad för att tillverka de högprecisionstrådar som används i solpaneler, inklusive MBB rund tråd. Det är inte en enkel tråddragningsmaskin; det är ett sofistikerat system som integrerar flera kritiska processer i en enda, kontinuerlig produktionslinje. Maskinen består vanligtvis av fyra huvudsteg: pay-off, dragning, glödgning och beläggning. Processen börjar med en spole av koppartråd, som matas genom en serie dragformar, var och en minskar diametern till den slutliga specifikationen. Dragprocessen styrs av ett exakt spänningskontrollsystem som upprätthåller en konstant dragkraft, vilket säkerställer att vajern inte sträcks eller går sönder.

Efter ritningssteget går tråden in i glödgningssektionen. Glödgning är en värmebehandlingsprocess som lindrar de inre spänningar som orsakas av dragningsprocessen, återställer trådens duktilitet och kontrollerar dess mekaniska egenskaper, såsom draghållfasthet och töjning. Glödgningssektionen består vanligtvis av en flerzonsugn med exakt temperaturkontroll, vilket möjliggör justering av glödgningsparametrarna för att uppnå de önskade trådegenskaperna. Tråden passerar sedan genom en kylsektion innan den går in i beläggningsstadiet. Beläggningen är ett kritiskt steg, eftersom det applicerar ett enhetligt lager av lödlegering på tråden. Beläggningsprocessen utförs vanligtvis med en varmdoppningsmetod, där tråden passerar genom ett bad av smält lod. Badets temperatur och trådens hastighet kontrolleras noggrant för att säkerställa en jämn beläggningstjocklek.

En av nyckelfunktionerna hos en modern Solar PV Ribbon Machine är dess integration av intelligenta styrsystem. Hela produktionslinjen övervakas och styrs av en PLC (Programmable Logic Controller) som koordinerar hastighet, spänning, temperatur och beläggningstjocklek. Detta säkerställer att produktionsparametrarna hålls inom de snäva toleranser som krävs för högkvalitativ MBB-rundtråd. Vår fabrik på GRM Rolling Mill har designat vår Solar PV Ribbon Machine med fokus på precision, tillförlitlighet och enkel användning. Vi förstår att våra kunder behöver en maskin som kan producera högkvalitativ tråd konsekvent, och vår maskin är byggd för att leverera den prestandan.

3. Hur förbättrar precisionsdragningskontrollen tråddiameterkonsistensen?

Den mest kritiska parametern i MBB rundtrådsproduktion är tråddiametern. Även en variation på några mikrometer kan påverka trådens elektriska och mekaniska egenskaper, vilket leder till strömavbrott eller brott. Solar PV Ribbon Machine uppnår exceptionell diameterkonsistens genom en kombination av precisionsdragformar och avancerad spänningskontroll. Ritformarna är gjorda av extremt hårda material, såsom diamant eller volframkarbid, och är tillverkade med extremt exakta mått. När tråden passerar genom varje form, minskas dess diameter med en viss mängd. Formarna är arrangerade i en sekvens, där varje form minskar diametern något mer. Tråden smörjs även under dragningsprocessen för att minska friktion och slitage på formarna.

Spänningskontrollsystemet är den andra nyckelkomponenten i diameterkontroll. Om spänningen på tråden är för hög kommer tråden att sträckas och bli tunnare. Om spänningen är för låg kommer tråden inte att dras ordentligt, vilket leder till diametervariationer. Solar PV Ribbon Machine använder ett spänningskontrollsystem med sluten slinga som kontinuerligt övervakar trådspänningen och justerar hastigheten på dragkapstanerna för att upprätthålla en konstant spänning. Detta säkerställer att tråden dras med jämn hastighet, vilket resulterar i en enhetlig diameter. Spänningen kontrolleras också under glödgningsprocessen, eftersom tråden dras genom ugnen. Detta förhindrar att tråden hänger eller går sönder på grund av termisk expansion eller sammandragning.

En Solar PV Ribbon Machine kan vanligtvis uppnå en diametertolerans på +/- 2 mikron, vilket är betydligt bättre än de +/- 10 mikron som är typiskt för konventionella tråddragningsmaskiner. Denna förbättrade konsistens är avgörande för MBB rundtråd. En tråd med konsekvent diameter ger konsekvent motstånd, vilket säkerställer att solcellen fungerar med sin optimala effektivitet. Det möjliggör också en mer tillförlitlig anslutning till solcellen, eftersom lödfogen är mer enhetlig. Detta resulterar i en mer pålitlig och effektivare solpanel. Vår fabrik har utvecklat ett egenutvecklat spänningskontrollsystem som kan uppnå dessa snäva toleranser, vilket ger våra kunder den högkvalitativa MBB runda tråden som behövs för nästa generations solceller.

4. Hur säkerställer glödgningsprocessen konsekventa mekaniska egenskaper?

Även om diametern är kritisk, är de mekaniska egenskaperna hos MBB-tråden - dess draghållfasthet, duktilitet och töjning - lika viktiga. Dessa egenskaper avgör hur tråden kommer att fungera under solpanelens hantering, lödning och livslängd. Om tråden är för styv blir den svår att hantera och kan gå sönder under lödningsprocessen. Om tråden är för mjuk kan den hänga ihop eller lätt skadas. Glödgningsprocessen är ansvarig för att kontrollera dessa egenskaper. Under dragningen hårdnar koppartråden, blir hårdare och sprödare. Glödgningsprocessen värmer upp tråden till en specifik temperatur och kyler den sedan långsamt, vilket omkristalliserar metallkornen, lindrar den inre stressen och återställer trådens duktilitet.

I en Solar PV Ribbon Machine är glödgningssektionen en exakt kontrollerad flerzonsugn. Tråden passerar genom flera zoner, var och en vid olika temperatur, för att uppnå den önskade glödgningsprofilen. Temperaturen och hastigheten på tråden genom ugnen bestämmer de slutliga mekaniska egenskaperna. Ugnen är vanligtvis utrustad med en skyddande atmosfär, såsom kväve eller väte, för att förhindra oxidation av tråden under högtemperaturprocessen. Kylsektionen efter ugnen är också utformad för att uppnå en specifik kylhastighet, vilket ytterligare påverkar kornstrukturen och mekaniska egenskaper.

Låt oss titta på ett specifikt exempel: draghållfastheten för MBB rundtråd är vanligtvis mellan 25 och 35 kg/mm². Om tråden glödgas till en draghållfasthet på 28 kg/mm² får tråden god duktilitet och är lätt att hantera. Om tråden är underglödgad kan draghållfastheten vara 40 kg/mm², vilket gör tråden spröd. Om tråden är överglödgad kan draghållfastheten sjunka till 20 kg/mm², vilket gör tråden för mjuk. Solar PV Ribbon Machines exakta temperaturkontroll säkerställer att glödgningsprocessen är repeterbar och konsekvent, vilket gör att tillverkaren kan producera tråd med exakt de mekaniska egenskaper som krävs. På Jiangsu Goodroller Machinery Co., Ltd., har vi lång erfarenhet av att designa glödgningsdelen av Solar PV Ribbon Machine, vilket säkerställer att våra kunder kan producera MBB-rundtråd med de egenskaper som krävs.

5. Hur minskar beläggningslikformigheten defekter och förbättrar cellanslutningen?

Det sista kritiska steget i MBB-rundtrådsproduktion är appliceringen av lödbeläggningen. Beläggningen tjänar två syften: den skyddar koppartråden från korrosion, och den underlättar anslutningen till solcellen. Beläggningen måste appliceras jämnt och i rätt tjocklek. Om beläggningen är för tunn kan det hända att den inte ger tillräckligt skydd eller bildar en bra lödfog. Om beläggningen är för tjock kan den minska trådens ledningsförmåga och öka produktionskostnaden. Solar PV Ribbon Machine använder en varmdoppningsprocess, där tråden passerar genom ett bad av smält lod. Lödet är vanligtvis en tenn-bly eller tenn-bly-silverlegering, även om blyfria legeringar också används. Badets temperatur och trådens hastighet regleras noggrant för att uppnå önskad beläggningstjocklek.

Beläggningens enhetlighet uppnås genom flera mekanismer. Tråden förrengörs och flusas ofta innan den går in i lödbadet för att säkerställa god vätning. Badtemperaturen regleras till inom +/- 2°C för att bibehålla konsekvent viskositet och ytspänning. Tråden dras ut ur badet i en kontrollerad vinkel, vilket hjälper till att avlägsna överflödigt lod. Den belagda tråden passerar sedan genom ett avtorkningssystem, såsom en uppsättning luftknivar eller keramiska torkare, för att avlägsna eventuellt överskott av lod och säkerställa en enhetlig beläggning. Den slutliga belagda tråden kyls sedan och lindas upp på en upptagningsspole.

Följande tabell sammanfattar de viktigaste processparametrarna för beläggningssektionen i en solar PV Ribbon Machine.

Den enhetliga beläggningen som tillhandahålls av Solar PV Ribbon Machine är avgörande för tillförlitligheten hos solpanelen. En konsekvent beläggning säkerställer att lödfogen mellan tråden och solcellen är stark och enhetlig, vilket ger god elektrisk kontakt och mekanisk styrka. Detta minskar risken för fel på solpanelen. På Jiangsu Goodroller Machinery Co., Ltd., har vi optimerat beläggningsdelen av vår Solar PV Ribbon Machine för att leverera beläggning av högsta kvalitet, vilket säkerställer att våra kunders MBB runda tråd uppfyller de mest krävande kraven.

6. Vilka är de verkliga produktionsfördelarna med att använda en Solar PV Ribbon Machine?

Antagandet av en Solar PV Ribbon Machine för MBB rundtrådsproduktion ger en rad påtagliga produktionsfördelar. Dessa fördelar kan mätas i termer av ökad avkastning, förbättrad produktkvalitet och minskade produktionskostnader. Låt oss undersöka de specifika sätten på vilka en Solar PV Ribbon Machine förbättrar produktionsprocessen. En av de viktigaste fördelarna är minskningen av skrotkvoten. Precisionen hos Solar PV Ribbon Machine, särskilt dess slutna styrsystem, minimerar diametervariationer, glödgningsinkonsekvenser och beläggningsdefekter. Detta resulterar i att en högre andel av tråden uppfyller specifikationerna, vilket minskar mängden tråd som måste skrotas.

En annan fördel är den ökade produktionshastigheten. En modern Solar PV Ribbon Machine kan arbeta i hastigheter på 10-30 meter per minut, vilket är betydligt snabbare än äldre maskiner. Höghastighetsdriften, i kombination med maskinens tillförlitlighet, ökar produktionslinjens totala genomströmning. Detta gör det möjligt för tillverkare att möta den växande efterfrågan på MBB rund tråd utan att behöva investera i ytterligare produktionslinjer. Solar PV Ribbon Machine erbjuder också förbättrad processkontroll, vilket gör det möjligt för tillverkare att producera tråd med konsekventa egenskaper, oavsett variationer i råmaterial eller driftsförhållanden. Detta minskar behovet av frekventa processjusteringar och kvalitetskontroller, vilket ytterligare förbättrar effektiviteten.

De verkliga fördelarna med att använda en Solar PV Ribbon Machine illustreras i följande tabell, som jämför prestandan hos en typisk konventionell produktionslinje med en linje utrustad med en Solar PV Ribbon Machine.

Dessa siffror visar att Solar PV Ribbon Machine inte bara är en stegvis förbättring; det är en stegvis förändring i MBB-produktionen av rundtråd. Kombinationen av förbättrad precision, högre hastighet och lägre skrothastighet leder till en betydande ökning av produktionen och en minskning av produktionskostnaderna. För tillverkare av MBB rund tråd är investering i en Solar PV Ribbon Machine ett strategiskt steg som kan förbättra deras konkurrenskraft och lönsamhet. Vår fabrik vid GRM Rolling Mill har åtagit sig att förse våra kunder med solcellsbandmaskiner av högsta kvalitet, vilket hjälper dem att uppnå dessa verkliga produktionsfördelar.

7. Vanliga frågor (FAQ)

Fråga 1: Vilka tråddiametrar kan en Solar PV Ribbon Machine producera?

Svar: En typisk Solar PV Ribbon Machine kan producera MBB rund tråd i olika diametrar, vanligtvis från 0,20 mm till 0,50 mm. Det specifika diameterintervallet beror på maskinens konfiguration och de stansar som används. Vår fabrik på Jiangsu Goodroller Machinery Co., Ltd. erbjuder maskiner som kan anpassas för att producera specifika diametrar, och vi kan också tillhandahålla verktyg för ett brett spektrum av storlekar. De vanligaste diametrarna för MBB rundtråd är 0,25 mm, 0,30 mm och 0,35 mm, men maskinen kan anpassas för andra storlekar efter behov.

Fråga 2: Vilka typer av lödbeläggningar kan Solar PV Ribbon Machine applicera?

Svar: Solar PV Ribbon Machine kan applicera en mängd olika lödbeläggningar, inklusive standardtenn-bly (SnPb) legeringar, blyfria legeringar (som SnAgCu, SnBi och SnAg) och speciallegeringar. Beläggningstypen bestäms av lödbadets sammansättning. Maskinen är konstruerad för att arbeta med olika lödlegeringar genom att justera badtemperaturen och trådhastigheten. Vår fabrik kan ge vägledning om den bästa beläggningslegeringen för din specifika applikation och kan leverera den nödvändiga utrustningen.

Fråga 3: Hur hanterar Solar PV Ribbon Machine olika trådmaterial?

Svar: Solar PV Ribbon Machine är i första hand konstruerad för koppartråd, vilket är standardmaterialet för fotovoltaiska sammankopplingsledningar. Maskinen kan dock även hantera andra material, såsom silverpläterad koppar eller aluminium, med lämpliga justeringar av processparametrarna. Dragnings- och glödgningsprocesserna kan behöva modifieras för olika material, och beläggningsprocessen måste anpassas till den specifika lodlegeringen. Vår fabrik kan anpassa maskinen för att hantera dina specifika trådmaterial och beläggningskrav.

Fråga 4: Vad är underhållskravet för en Solar PV Ribbon Machine?

Svar: Solar PV Ribbon Machine är designad för tillförlitlig drift med minimalt underhåll. Rutinunderhåll inkluderar rengöring av dragformarna, kontroll av spänningskontrollsystemet och övervakning av remmars och lagers tillstånd. Glödgningsugnen kräver också periodisk inspektion och kalibrering av temperatursensorerna. Lödbadet kräver regelbunden rengöring och påfyllning av lödlegeringen. Vår fabrik tillhandahåller en omfattande underhållsmanual och erbjuder teknisk support för att hjälpa kunder att hålla sina maskiner i drift med toppprestanda.

Fråga 5: Vad är den typiska livslängden för en Solar PV Ribbon Machine?

Svar: En högkvalitativ Solar PV Ribbon Machine kan ha en livslängd på 10-15 år eller mer, beroende på underhållsnivån och driftsförhållandena. De nyckelkomponenter som kan behöva bytas ut med tiden inkluderar dragformarna, värmeelementen för glödgningsugnen och lödbadskomponenterna. Vår fabrik vid Jiangsu Goodroller Machinery Co., Ltd. tillhandahåller ett komplett utbud av reservdelar och teknisk support för att säkerställa att våra maskiner fortsätter att fungera tillförlitligt under hela deras livslängd.

8. Slutsats

Solar PV Ribbon Machine är ett viktigt verktyg för produktion av högkvalitativ MBB rund tråd. Dess precisionsdragning, kontrollerade glödgning och enhetliga beläggningskapacitet gör det möjligt för tillverkare att producera tråd med exceptionell konsistens, vilket leder till minskat skrot, ökad produktionshastighet och en bättre slutprodukt. Genom att investera i en Solar PV Ribbon Machine kan tillverkare möta den växande efterfrågan på högeffektiva solpaneler samtidigt som de minskar sina produktionskostnader och förbättrar sitt miljöavtryck. Fördelarna med Solar PV Ribbon Machine sträcker sig utanför produktionslinjen; de bidrar till utvecklingen av mer effektiva och tillförlitliga solpaneler och påskyndar övergången till en hållbar energiframtid.

På Jiangsu Goodroller Machinery Co., Ltd., är vi fast beslutna att utveckla tekniken för produktion av solar sammankopplingstrådar. Våra Solar PV Ribbon-maskiner är designade med precision, tillförlitlighet och enkel användning i åtanke, vilket säkerställer att våra kunder kan producera MBB-rundtråd av högsta kvalitet. Vi inbjuder dig att kontakta oss för att lära dig mer om våra maskiner och hur de kan gynna din produktionsverksamhet.

Kontakta Jiangsu Goodroller Machinery Co., Ltd. idagför att upptäcka hur vår Solar PV Ribbon Machine kan förvandla din MBB rundtrådsproduktion.
