4 valsverk med höga smala band vändbara

GRM-S 4 valsverk med hög smalband som är vändbara från GRM valsverksfabrik är designade förprecisionsvalsning av smala remsor under 140 mm bredd. Utrustad med en reversibel rullningsstruktur, PLC, pekskärm och servokontrollsystem, möjliggör kvarnen flerpassagevalsning av slitsbandsmaterial med utmärkt tjockleksnoggrannhet, bandplanhet och kantkvalitet. Det är en idealisk lösning för högvärdiga applikationer som kräver både precision och produktionsflexibilitet.

Skicka förfrågan

Produktbeskrivning

GRM enstativ reverserande kvarnar är lämpliga för precisionsvalsning av olika material inklusive kiselstål, rostfritt stål, aluminiumlegeringar och titanlegeringar. Det reversibla rullningsläget tillåter flexibel passschemaläggning enligt materialegenskaper och måltjocklek.

Med en kompakt layout och högt förhållande mellan kostnad och prestanda, är bruket särskilt lämpligt för små till medelstora serieproduktioner, FoU-applikationer och multi-specifikation bearbetning.

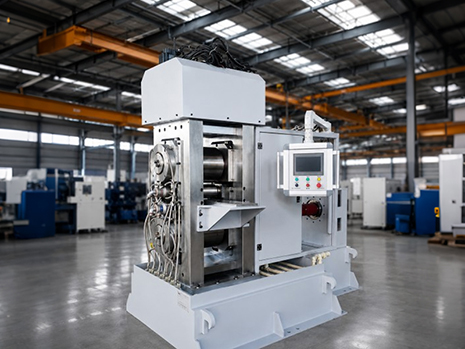

4-high narrow strip reversing mill overview

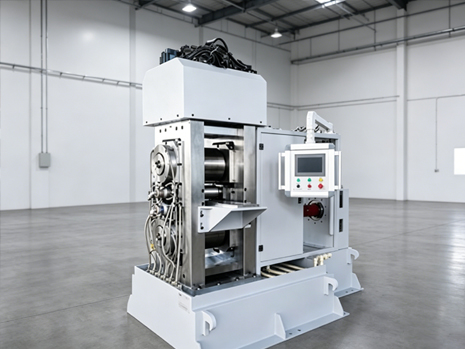

4-high reversing mill main unit with work and backup rolls

Narrow strip reversing mill for stainless steel rolling

Silicon steel narrow strip rolling on 4-high reversing mill

Aluminum alloy narrow strip reversing rolling

Tillämpliga material

Remsor av silver och silverlegering

Remsor av aluminiumlegering

Aluminiumbaserade klädda remsor

Rostfria band

Silikonstålremsor

Titanlegering och titaniumklädda remsor

Konfiguration

En mottagande plattform vid både in- och utgångssidorna

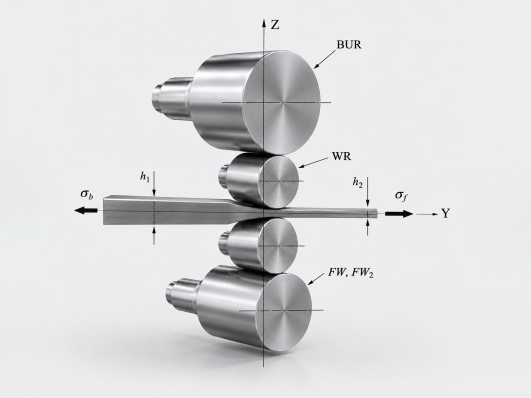

4-hög reverserande huvudenhet för valsverk

Oberoende drivna övre och nedre rullar för asynkron rullning

PLC + HMI + Servo integrerat styrsystem

Silver alloy and titanium strip rolling on narrow strip mill

Tekniska data

Ställtyp	4-hög enkelstativ reverserande kvarn
Ingångstjocklek	0,5 – 10 mm
Utgångstjocklek	0,2 – 0,8 mm
Remsbredd	100 – 140 mm
Tjocklekstolerans	±0,015 mm
Lagersmörjning	Automatisk oljesmörjning med sluten krets
Reservrullens diameter	Φ300 × 200 mm
Arbetsrullens diameter	Φ120 × 200 mm
Designhastighet	0 – 0,4 m/s
Rullande kraft	≥ 80 T

Fördelar

Vändbar rullande design

Flexibel passkontroll för olika material och tjockleksområden.

Hög precisionskontroll

De 4 vändbara valsverken med hög smalband är utrustade med full servodrivning och PLC-kontrollsystem, vilket uppnår tjockleksnoggrannhet upp till ±0,015 mm.

Kompakt design av kvarnstativ

Enstaka stativlayout med litet fotavtryck, idealisk för små och medelstora serieproduktioner med flera produktspecifikationer.

Alternativ

Elektromagnetiskt rullvärmesystem (150–250°C)

Möjliggör växling mellan kall- och varmvalsningslägen.

4-hög till 2-hög konverteringsstruktur

Reserverad för framtida processexpansion och varmvalsningstillämpningar.

FAQ

F1: Vad är den maximala remsbredden?

GRM: Den maximala bandbredden är 140 mm, designad för precisionsvalsning av smala band.

F2: Kan bruket bearbeta rostfritt stål och kiselstål?

GRM: Ja. Våra 4 högsmalbandsvalsverk vändbara är särskilt lämpliga för svårvalsade material som rostfritt stål och kiselstål.

F3: Kan bruket arbeta med glödgnings- eller betningslinjer?

GRM: Ja. GRM kan tillhandahålla integrerade lösningar inklusive glödgningslinjer, betningssystem och utrustning för hantering av rullar.

GRM är specialiserat på precisionsvalsningslösningar för smala band, vilket tillhandahåller utrustning med hög noggrannhet, tillförlitlighet och kostnadseffektivitet. Förutom vändningsverk med enkelställning, erbjuder vi även kompakta flerställningsvalsverk, kontinuerliga valslinjer och skräddarsydda metallbearbetningssystem.
Kontakta oss idag för en skräddarsydd valslösning för dina material- och produktionskrav.
